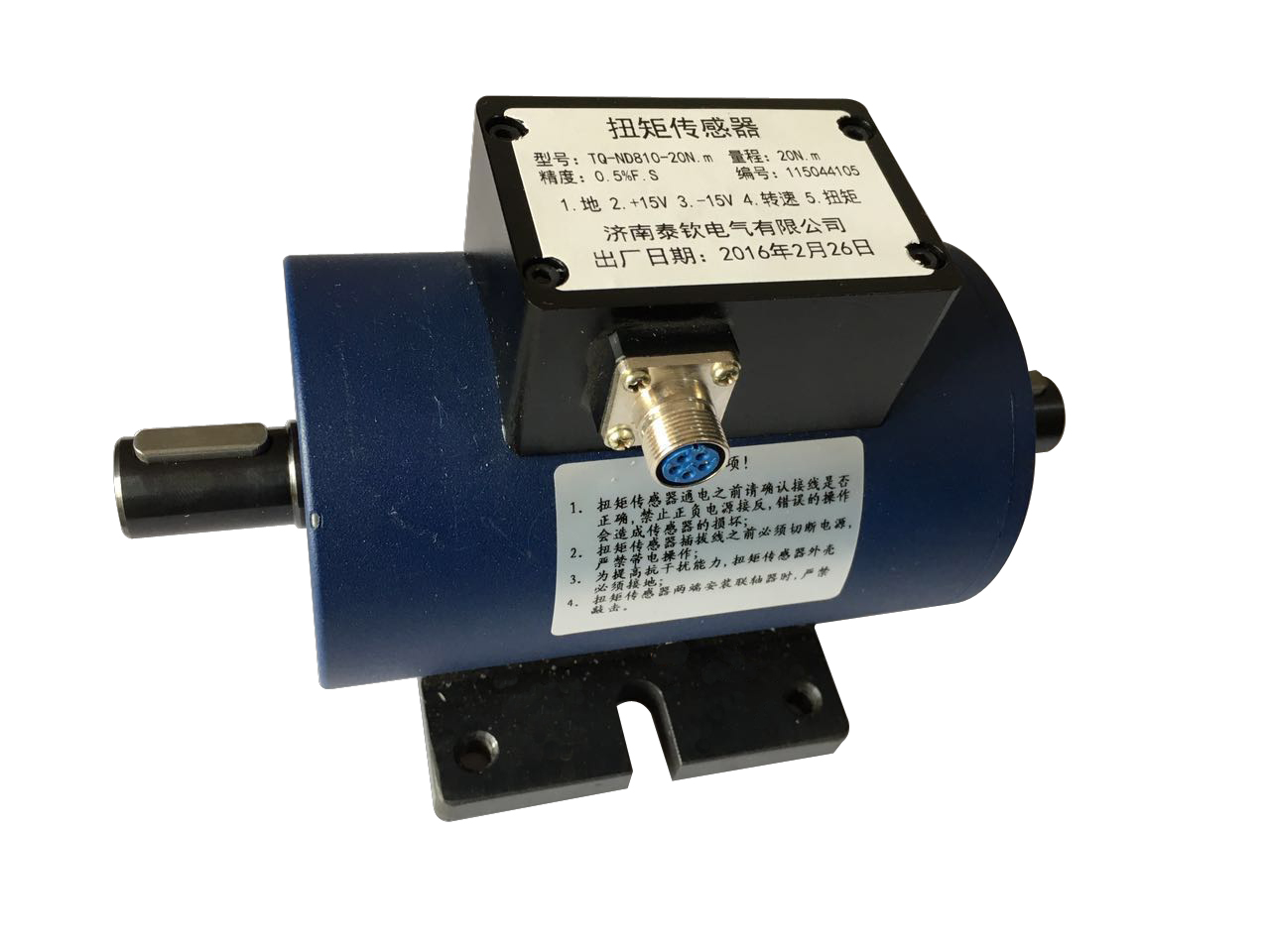

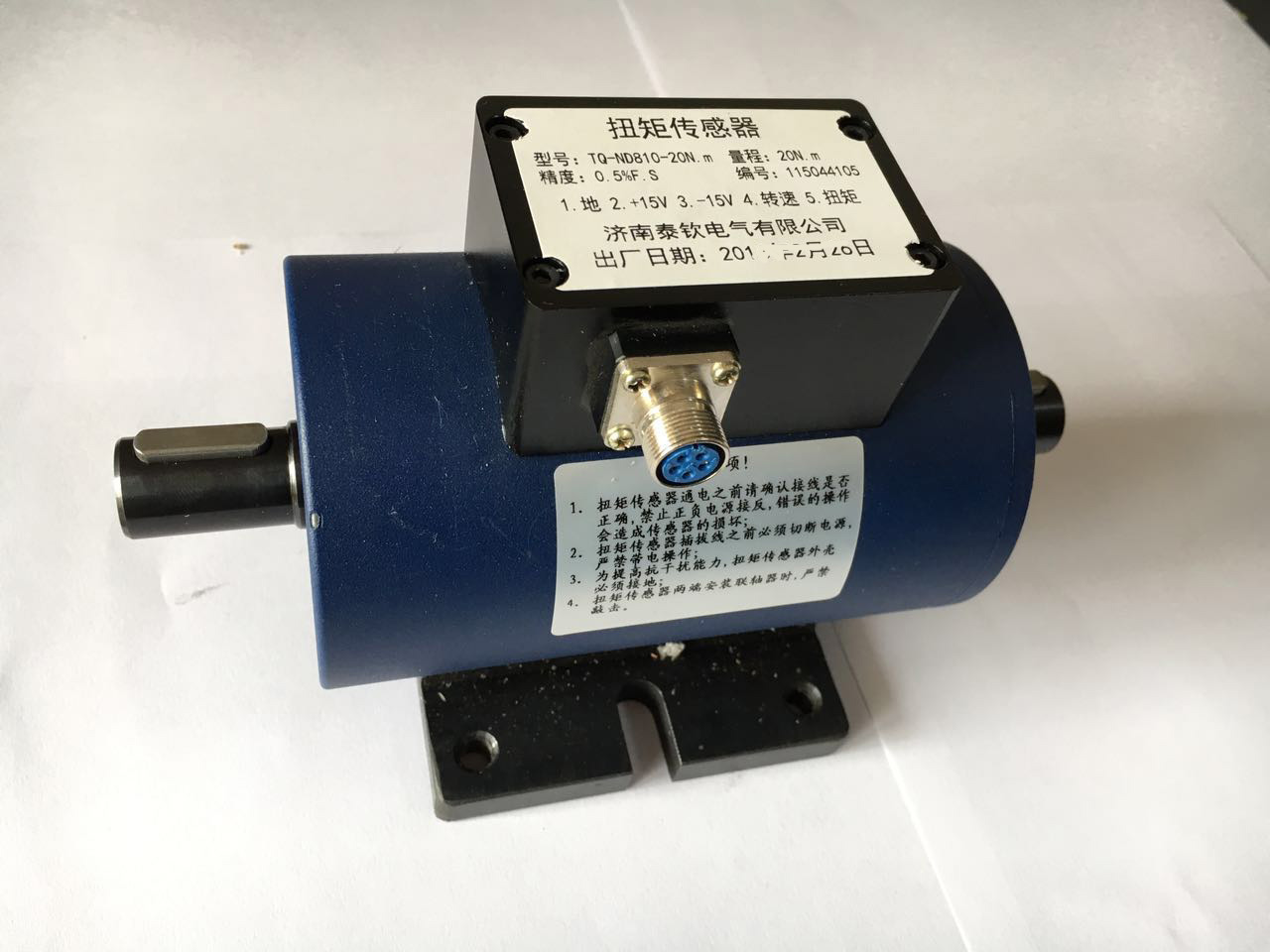

TQ-ND810扭矩傳感器
編號：10301
查看：
發布：2021-08-10
TQ-ND810扭矩傳感器能源及信號采用非接觸傳遞，精度高，穩定性好，抗干擾性強，體積小，重量輕，易于安裝。
編號：10301
查看：
發布：2021-08-10
TQ-ND810扭矩傳感器能源及信號采用非接觸傳遞，精度高，穩定性好，抗干擾性強，體積小，重量輕，易于安裝。
產品特點：TQ-ND810扭矩傳感器能源及信號采用非接觸傳遞，精度高，穩定性好，抗干擾性強，體積小，重量輕，易于安裝。
產品用途：主要適用于電動機、發動機、內燃機、鐵路機車；汽車、飛機、船舶，礦山機械等扭矩的檢測。
量程：5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,300Nm,500Nm,1000Nm,2000Nm,3000Nm,5000Nm,10000Nm
技術參數及外觀尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 5-10000Nm |
2 | 扭矩度 | 0.5%F.S,0.3%F.S,0.1%F.S(可選） |
3 | 額定轉速 | 最高1.2萬轉/分以下 |
非線性 | <±0.08%F.S | |
4 | 重復性 | <±0.06%F.S |
5 | 滯后 | <0.05%F.S |
長期穩定性 | <±0.3%F.S | |
6 | 零點溫度影響 | <0.2%F.S/10℃ |
9 | 輸出阻抗 | 1000±5Ω |
10 | 絕緣阻抗 | ≥5000MΩ |
11 | 工作溫度 | -20~50℃ |
12 | 允許過載范圍 | 120%；150％；200%（可選） |
13 | 電源電壓 | 24VDC±15VDC |
14 | 輸出信號 | 4-20mA；1-5V;5kHz-15kHz（頻率） 或者客戶指定 |

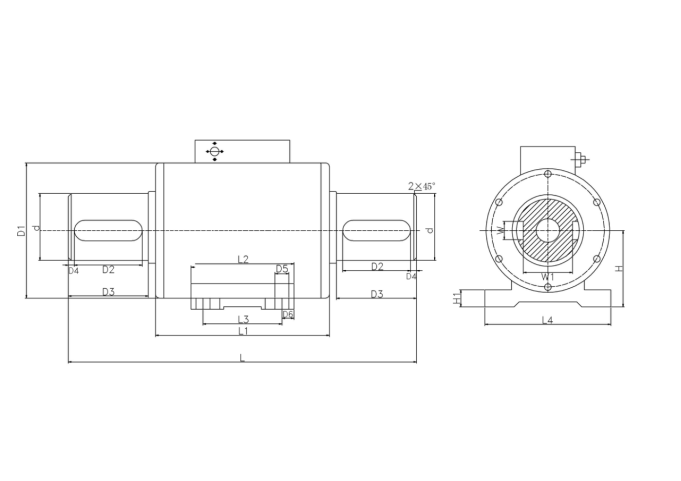

型號 | 量程 | L | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | D5 | D6 | d | H | H1 | W | W1 |
TQ-ND810 | 5-100 | 188 | -- | 90 | 72 | 100 | 78 | 23 | 28 | 3 | 4-M8 | -- | 18 | 54 | 10 | 6 | 14.44 |
200 | 207 | 128 | -- | 72 | 100 | -- | -- | 35 | -- | 4-M8 | -- | 28 | 60 | 10 | -- | 24 | |
500 | 240 | 146 | -- | -- | -- | 80 | 38 | 45 | 4 | -- | -- | 38 | -- | -- | 10 | 28 | |
1000 | 275 | 149 | 90 | 69 | 120 | -- | 50 | 60 | 5 | 11 | 10.5 | 48 | 70 | 15 | 14 | 37 | |
2000-3000 | 298 | 152 | 90 | 69 | 120 | 118 | 60 | 70 | 5 | 12 | 10.5 | 55 | 77 | 15 | 15 | 43 | |
5000 | 356 | 150 | 100 | 68 | 180 | 143 | 93 | 100 | 4 | 13 | -- | 75 | 90 | 15 | 20 | 60 | |
10000 | 388 | 146 | 110 | 80 | 200 | 158 | 108 | 118 | 5 | 14 | -- | 98 | 109 | 15 | 28 | 78 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
